HIGH RIPPLE CURRENT
Hohe Ströme bei 100Hz/300Hz
Als langjähriger Teil von HITACHI CHEMICAL beherrschen wir die gerade für High-End Kondensatoren wichtigen chemischen Prozesse bis ins kleinste Detail. Hier liegt seit über 70 Jahre unsere Stärke.
Dank unserer Schlüsseltechnologien zur in-house Fertigung unserer speziellen Elektrolyten und hoch aufgerauten Anodenfolien, führen die ZR und ZR2 Snap-In Serien das Feld in der Kategorie „höchster Ripple Strom weltweit“ stand heute an. Das Gleiche gilt für unsere Schraubanschluss-Serie VGLR.
Frequenzen >10kHz
Unsere marktführenden Aluminium Serien bieten ähnlich hohe Ströme wie PP-Folien mit dem Vorteil der deutlich höheren Kapazität.
Hohe Temperaturen
Selbst bei Umgebungstemperaturen (70°C -105°C) bleibt dank unserem Technologievorsprung und die fein aufeinander abgestimmten Materialien genügend Spielraum, um eine zusätzliche und hochstrombedingte Eigenerwärmung (∆T) kompromisslos zu verkraften.
Dauerbelastung >10 Arms mit nur einem Snap-In? Kein Problem.
Series | U (Vdc) | C (µF) | Size (mm) | ESR (mΩ) | I (Arms) | Freq (kHz) | I (Arms) with | Ambient | Lifetime (hrs) |
|---|---|---|---|---|---|---|---|---|---|
ZR2 | 450 | 470 | 35x46 | 140 | 8,07 | 0,3 | 10,09 | 70 | 43.000 |
ZR2 | 450 | 470 | 35x46 | 140 | 9,94 | 10 | 12,43 | 70 | 43.000 |
ZR2 | 450 | 470 | 35x46 | 140 | 8,28 | 10 | 10,35 | 70 | 88.000 |
Dauerbelastung >100 Arms mit nur einem mittelgroßen Schrauber und ordentlich Kapazität? Geht auch.
Series | U (Vdc) | C (µF) | Size (mm) | ESR (mΩ) | I (Arms) | Freq (kHz) | I (Arms) with | I (Arms) | Ambient | Lifetime (hrs) |
|---|---|---|---|---|---|---|---|---|---|---|
VGLR | 400 | 8.200 | 90x150 | 7 | 69,5 | 0,3 | 86,87 | 104,25 | 70 | 38.400 |
VGLR | 450 | 6.800 | 90x150 | 8 | 67,10 | 10 | 83,90 | 100,60 | 70 | 89.000 |
Low ESR
Ehemals bekannt als HITACHI AIC, sind wir der Hersteller für die Aluminium Elektrolyt Kondensatoren, welche den wahrscheinlich kleinsten ESR im gesamten Markt bieten.
Um niedrige ESR-Werte zu erreichen, optimieren und kontrollieren wir die Aluminium-Oxyd Schichtstärke unserer Anoden-folien in Kombination mit speziellen Papieren und eigens entwickelten Elektrolyten, ohne Kompromisse bei der Kurzschlussfestigkeit einzugehen.
Bei unseren individuellen Film Cap Modulen lassen sich durch die flexible Anordnung der Wickel in Kombination mit unseren BusBar- Systemen die ESR und ESL-Werte minimieren.
Serial Name | U (Vdc) | C (µF) | Size (mm) |
|---|---|---|---|
ZLR | 450 | 470 | 35x45 |
ESR-Werte in [mOhm] in Abhängigkeit von Temperatur und Frequenz
Temperatur / Frequenz | 100Hz | 300Hz | 1kHz | 10kHz | 100kHz |
|---|---|---|---|---|---|
20°C | 80 | 55 | 47 | 43 | 39 |
40°C | 65 | 36 | 27 | 23 | 25 |
60°C | 62 | 30 | 20 | 16 | 16 |
85°C | 63 | 29 | 17 | 13 | 14 |
105°C | 65 | 30 | 17 | 13 | 12 |
Compact size
Das Rennen um die besten Ergebnisse beim Ätzen von Aluminium Folien hat bei den japanischen Herstellern Tradition. Dieses Rennen führen wir an.
W-Serien
HITACHI AIC hat die Doppelanoden-Technologie für Aluminium Elektrolyt Kondensatoren erfunden und serienreif weiter-entwickelt. Unsere HCGW#-Serien bieten damit die höchsten Kapazitätswerte auf dem Markt für sämtlichen Spannungs-bereiche in einem einzigen Becher und sind die beste Wahl für große Energiepuffer.
Unsere FXW-Serien kombinieren diese Eigenschaft mit der doppelten Lebensdauer.

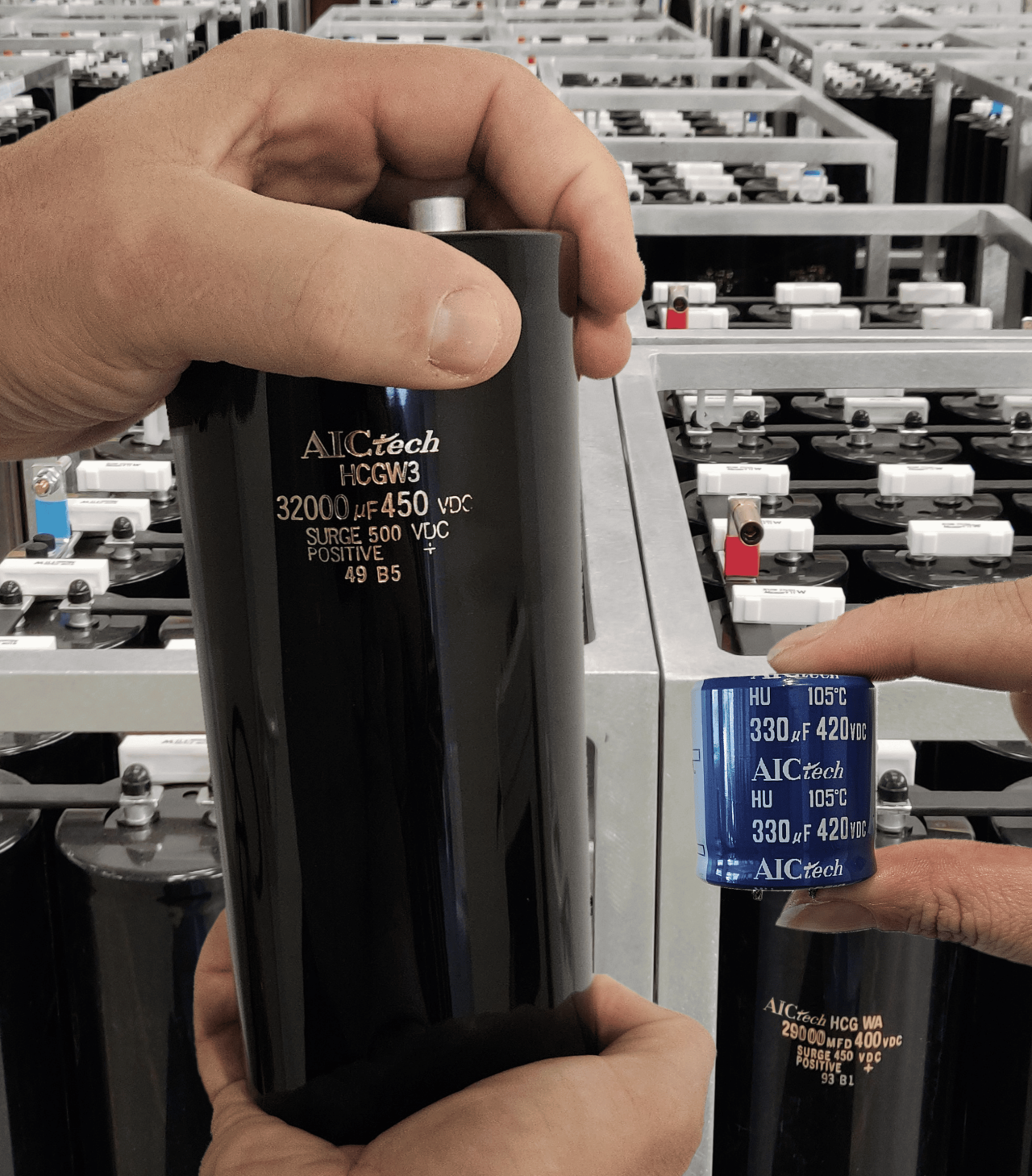

Kompakt. Kompakter. HU
Auch unsere single-Anode Serien profitieren von unserer fortschrittlichen in-House Folien Fertigung – ein Erbe von HITACHI Chemical. So hat sich in den letzten 10 Jahren unsere preisgünstige allround Serie HU, zum weltweit kompaktesten Snap-In Kondensator entwickelt.
Serial Name | U (Vdc) | Size [mm] | C [µF] | I [Arms] | Temp | f |
|---|---|---|---|---|---|---|
HCGW3 | 400 | 77x288 | 25.000 | 21,00 | 70 | 120 |
HCGW3 | 400 | 90x268 | 42.000 | 31,00 | 70 | 120 |
HCGW3 | 450 | 77x288 | 22.000 | 18,80 | 70 | 120 |
HCGW3 | 450 | 90x268 | 35.000 | 26,80 | 70 | 120 |
HCGW3 | 500 | 77x288 | 17.000 | 16,50 | 70 | 120 |
HCGW3 | 500 | 90x268 | 28.000 | 24,10 | 70 | 120 |
Serial Name | U (Vdc) | Size [mm] | C [µF] | I [Arms] | Temp | f |
|---|---|---|---|---|---|---|
HU | 400 | 30x30 | 490 | 1,62 | 105 | 120 |
HU | 400 | 35x30 | 680 | 1,97 | 105 | 120 |
HU | 400 | 30x50 | 940 | 2,61 | 105 | 120 |
HU | 400 | 35x50 | 1.290 | 3,14 | 105 | 120 |
HU | 400 | 30x70 | 1.360 | 3,73 | 105 | 120 |
HU | 400 | 35x70 | 1.720 | 3,88 | 105 | 120 |
HU | 400 | 30x100 | 1.770 | 3,95 | 105 | 120 |
HU | 450 | 30x30 | 450 | 1,55 | 105 | 120 |
HU | 450 | 30x50 | 850 | 2,48 | 105 | 120 |
HU | 450 | 30x70 | 1.200 | 3,17 | 105 | 120 |
HU | 450 | 30x100 | 1.520 | 3,66 | 105 | 120 |
Long Life
Typisch japanisch.
Um Anforderungen von 20 Jahre Lebensdauer und mehr im DC-Link Bereich zu erfüllen, bedarf es eine hohe Portion an Zuverlässigkeit auf allen Ebenen. Hier trägt das Erbe unserer Muttergesellschaft HITACHI CHEMICAL seine Früchte. Mit dem Bestwert von <0,5 FIT bei der Feldausfallrate sind unsere Kondensatoren ein Klasse für sich.
Resistenter gegen Überspannung
Die für den Markt überdurchschnittliche Formier Spannung unserer Aluminium Anoden Folien sowie die Design Policen unserer metallisierten und segmentierten PP-Filme machen diese besonders resistent gegen Spannungsspitzen.
Hohe Formier Spannung
Die Stabilität und Stärke unserer Oxyd Schicht ist besonders entscheidend für den Einsatz über mehrere Dekaden. Selbst Labortests mit 5 bis 8 Jahr alten Lager-Restbestände zeigen in der Regel keinen Bedarf für eine Nachformierung.
Segmentierte PP-Filme
Diese Form der Metallisierung mit mehreren 10.000 einzelnen Segmenten ermöglicht bei moderaten und konstanten Überlastungen eine progressive Isolierung der beschädigten Flächen und vermeidet somit, dass Film Kondensatoren im fatalen Kurzschluss-Modus enden.
Resistent gegen Feuchtigkeit
Aufeinander abgestimmten Harze und Gehäusematerialien sorgen bei unseren Box-Type Film Kondensatoren für lange Lebensdauer in rauen Umgebungen. Beim THB-Test bei 85°C und 85% relativen Luftfeuchtigkeit (RH) passieren unsere „T“ Produkte die 1.500 Std Marke.
Sie haben die Wahl
Sofern das Ratio Kapazität/Ströme es zulässt legen wir Ihre Bank mit beiden Technologien – Film und Alu - und mit vergleichbarer langer Lebensdauer aus.
Serial Name | U (Vdc) | C [µF] | Size [mm] | I [Arms] | Temp | f | Useful life [hrs] | Useful life [years] |
|---|---|---|---|---|---|---|---|---|
HL2 | 400 | 470 | 30x50 | 4,06 | 70 | 10 | 219.000 | 25,0 |
HL2 | 400 | 470 | 30x50 | 2,90 | 80 | 10 | 127.000 | 14,5 |
HL2 | 450 | 470 | 35x50 | 4,21 | 70 | 10 | 219.000 | 25,0 |
HL2 | 450 | 470 | 35x50 | 3,01 | 80 | 10 | 127.000 | 14,5 |
HL2 | 500 | 330 | 35x60 | 3,93 | 70 | 10 | 219.000 | 25,0 |
HL2 | 500 | 330 | 35x60 | 2,81 | 80 | 10 | 127.000 | 14,5 |
Serial Name | U (Vdc) | C [µF] | Size [mm] | I [Arms] | Temp | f | Useful life [hrs] | Useful life [years] |
|---|---|---|---|---|---|---|---|---|
ZR2 | 450 | 470 | 35x46 | 3,45 | 70 | 10 | 213.000 | 24,3 |
ZR2 | 450 | 470 | 35x46 | 3,45 | 80 | 10 | 87.000 | 10,0 |
Serial Name | U (Vdc) | C [µF] | Size [mm] | I [Arms] | Temp | f | Useful life [hrs] | Useful life [years] |
|---|---|---|---|---|---|---|---|---|
VGLR | 400 | 10000 | 90x167 | 58,50 | 70 | 10 | 226.000 | 25,8 |
VGLR | 400 | 10000 | 90x167 | 48,70 | 80 | 10 | 129.000 | 14,7 |
VGLR | 450 | 10000 | 90x230 | 59,00 | 70 | 10 | 226.000 | 25,8 |
VGLR | 450 | 10000 | 90x230 | 49,20 | 80 | 10 | 129.000 | 14,7 |
VGLR | 500 | 10000 | 90x268 | 47,00 | 70 | 10 | 226.000 | 25,8 |
VGLR | 500 | 10000 | 90x268 | 39,20 | 80 | 10 | 129.000 | 14,7 |
